填料塔的结构及其工作原理

2014-05-20

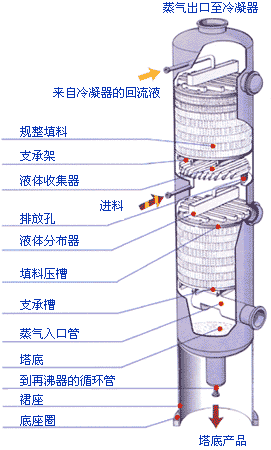

填料塔是以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒,底部装有填料支承板,填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置(小直径塔一般不设气体分布装置)分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。填料塔属于连续接触式气液传质设备,两相组成沿塔高连续变化,在正常操作状态下,气相为连续相,液相为分散相。

  当液体沿填料层向下流动时,有逐渐向塔壁集中的趋势,使得塔壁附近的液流量逐渐增大,这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,当填料层较高时,需要进行分段,中间设置再分布装置。液体再分布装置包括液体收集器和液体再分布器两部分,上层填料流下的液体经液体收集器收集后,送到液体再分布器,经重新分布后喷淋到下层填料上。


  填料塔具有生产能力大,分离效率高,压降小,持液量小,操作弹性大等优点。


  填料塔也有一些不足之处,如填料造价高;当液体负荷较小时不能有效地润湿填料表面,使传质效率降低;不能直接用于有悬浮物或容易聚合的物料;对侧线进料和出料等复杂精馏不太适合等。


  填料小知识:


  填料是填料塔中的传质元件,它可以有不同的分类。填料的类型有两大类:拉西环矩鞍填料;鲍尔环;鲍尔环是在拉西环的壁面上开一层或两层长方形小窗。波纹填料有丝网形和孔板形两大类。


  对填料的基本要求有:传质效率高,要求填料能提供大的气液接触面。即要求具有大的比表面积,并要求填料表面易于被液体润湿。只有润湿的表面才是气液接触表面。生产能力大,气体压力降小。因此要求填料层的空隙率大。不移引起偏流和沟流。经久耐用具有良好的耐腐蚀性,较高的机械强度和必要的耐热性。取材容易,价格便宜。
