螺旋板式换热器与板式换热器的区别

2015-12-22

螺旋板式换热器:螺旋板式换热器是由2张相互平行的钢板,卷制成相互隔开的螺旋形流道。两板之间焊有定距拄以维持流道的间距,螺旋板的两端焊有盖板,。冷热流体分别再两流道内活动,经过螺旋板停止热量交流。
主要优点:构造紧凑,单位体积提供的换热面积大,总传热系数大,传热效率高,不易梗塞。
缺陷:操作压力和温度不能太高,流体的阻力较大,不易检修,且对焊接质量请求很高。故普通只能在1960kPa以下,操控温度在300-400摄氏度以下。目前国内已有系列规范的螺旋板式换热器,采用的资料为碳钢和不锈钢两种。
板式换热器:
优点:
1、总传热系数大,因板外表压制成波纹或沟槽,在低流速下即可到达湍流。
2、构造紧凑单位体积设备提供的传热面积大,每立方米体积内的传热面积可达250~1000 平方米;
3、操作灵敏行大,能够依据需求,能够依据需求增减板数来调理换热面积。
4、检修和清洗便当。
缺陷:允许操作的压力低,最高不超越2MPa,否则容易渗漏;操作温度不能太高,受垫片耐热性的 限制;处置量不大,因板间距小,流道截面积较小,流速也不能太大。

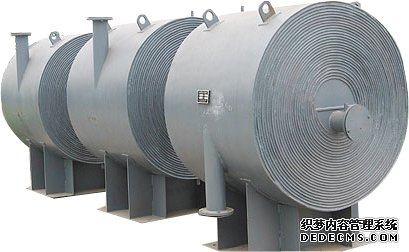

螺旋板式换热器:
螺旋板式换热器是一种新型换热器,是由两张平行的薄钢板焊接在一块分隔板(中心隔板)上,并卷制成一对相互隔开的螺旋形流道。两板之间焊有定距柱以维持流道的问距,同时也加强螺旋板的刚度。螺旋板的两端焊有盖板,两端面及螺旋板上设有冷、热流体进、出口接收。冷、热流体分别在两个螺旋形流道中活动,经过螺旋板停止热量交流。
板式换热器
板式换热器是由一组矩形金属薄板平行排列、相邻板之间衬以垫片并用框架夹紧组装而成。板片四角开有圆孔,构成流体通道,冷、热流体分别在同一板片两侧流过,经过板片停止换热。为其组装流。板片厚度为0.5~3mm,通常压制成各种波纹外形。
