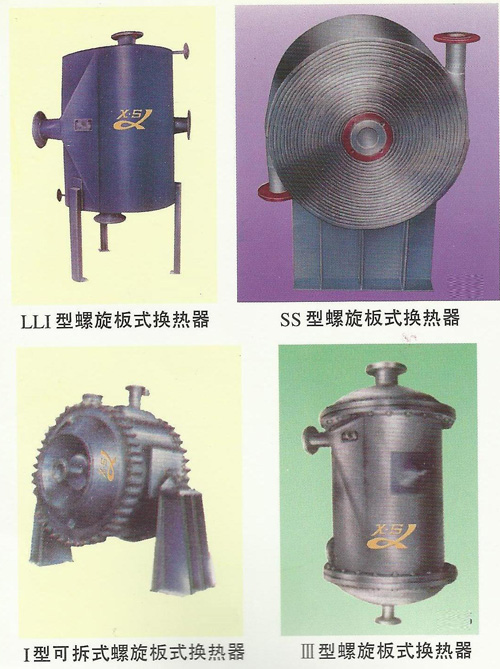

螺旋板式换热器的四种应用类型！

2014-09-02

1、液体-液体

作为最普遍的一种类型螺旋板式换热器可以用于液体和液体。气体和气体以及气体和液体的热交换。热侧液体从换热器中间的入口进入后进入后向侧边流出，冷侧液体从换热器旁边的入口进入后中间流出，由于逆流的缘故，两种液体产生了高效率的热交换。在低温差也可以有效应用。根据使用的不同可以分为立式和卧式或任何其他可能设定的方向。

2、蒸发器或冷凝器
这种类型适用于流体在真空或低压状态下的在沸器和蒸发器。其原理是可以扩大蒸发部分的横截面，降低高度。尽管体积大，氮气体的流速能得以适当保存，摩擦力及旋转压力损失被减至最小，也可以多台并联或串联使用。最合适于大量气体（在低压或真空状态下）及气体/气体或其他/液体混合物的冷凝处理。热侧液体从换热器上部的入口进入后垂直流向下部。冷的液体从换热器旁边的入口进入后通过螺旋通道向侧边上部流出，在通常情况下采用立式，但是根据用户的不同也可以采用其他形式。

3、液体-蒸汽

该类换热器的核心设计师为了均匀地将一种气体分布于敞开的螺旋通道内，在气体一侧的罩盖的宽法兰能防止气体通道的方向转向外侧，不冷凝的成分在流经较小的通道后冷却水一起形成逆流，在流过外部螺旋通道，冷却水进入主体的入口后流入中心，再通过底盖上的出口排放，可控低温流过外部螺旋通道，可控低温（局部）冷却当进行真空条件下的冷凝时能产生最佳效果。

4、顶部冷凝器
顶部冷凝器在蒸汽流入的入口连接部分大小可根据连接螺旋板式换热器仪器出口大小，无需其他排管作业的情况下可直接安装在各种塔装置和反应器的上端。
